Введение в световые шторы

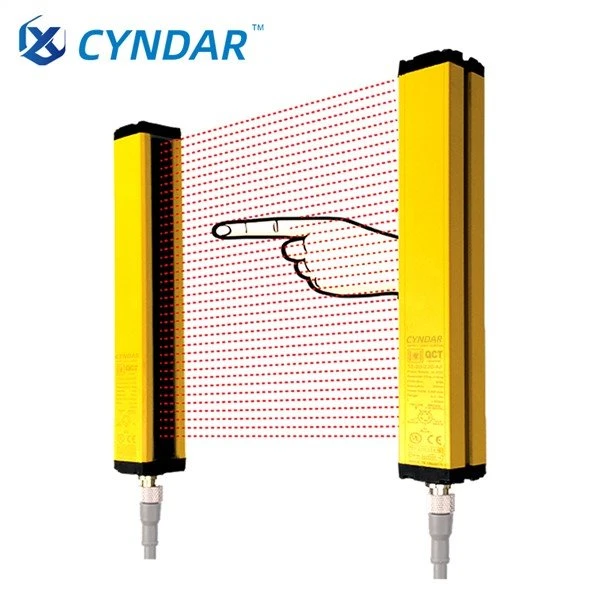

Световая завеса безопасности - это своего рода устройство безопасности, которое может образовывать виртуальный барьер вокруг опасности, создавая индукционный барьер, который защищает точку доступа к машине и окружающую среду, чтобы защитить людей и машины от повреждений. CYNDAR представляет собой простую в использовании световую завесу безопасности с минимальной площадью основания, прочным корпусом и опциями для уменьшения количества проводов для различных приложений безопасности.
Случаи применения:
Продукты сочетаются с механическим оборудованием для защиты личной безопасности операторов.
| Штамповочное оборудование | Автоматизированное складское оборудование | Подъемно-управляющая техника | Машины для литья под давлением |
| Режущие машины | Трехмерный гараж | Другие существующие опасные ситуации | Автоматизированная сборочная линия |
| Гибочное оборудование | Фильтр-прессы | Деревообрабатывающее оборудование | Резиновые машины |
| Сварочная сборочная линия | Формовочное оборудование | Машины для резки бумаги | Выдувная машина |
Состав продукта:
Световая завеса безопасности состоит из передатчика и приемника, которые могут эффективно обнаруживать любые непрозрачные объекты, которые входят в зону барьера световой завесы и превышают точность обнаружения, кабели передачи данных, простые кронштейны и винты (разные кронштейны для разных моделей).
Световая завеса на пересечение луча может использоваться вместе с контроллерами QCA, QCA2 или напрямую подключаться к ПЛК и реле безопасности, а также взаимодействовать с системой управления станком для реализации функции управления автоматическим отключением в опасных ситуациях.
Передатчик и приемник Винты, гайки, кабель передачи данных
Знание выбора:
1. Разнообразие моделей на выбор, которые можно выбрать в соответствии с условиями объекта.
2. Обеспечьте 14 мм, 20 мм, 25 мм, 30 мм, 40 мм, 80 мм, различная точность обнаружения не является обязательной.
3. Расстояние срабатывания между осветителем и приемником может составлять 30–40 000 мм.
4. Можно выбрать выход NPN (нормально закрытый, нормально открытый), выход PNP (нормально закрытый, нормально открытый), выход RS485, выход RS232 (можно выбрать два набора выходов одновременно); Выход RS485 и выход RS232 обычно используются для типа измерения, типа подсчета и типа коррекции световой завесы.
5. Тест FMEA для проверки надежности управления
6. Обладает высокой устойчивостью к EMI, RFI, окружающему свету, сварочной вспышке и стробоскопу.
7. Совместимость с безопасным входом ПЛК (в соответствии со спецификациями OSSD)
8. Кабели съемного разъединителя (RD) и монтажные кронштейны заказываются отдельно.
9. Он может быть оснащен контроллером световой завесы безопасности и дополнительным встроенным контроллером (установленным в электрическом шкафу) или внешним контроллером (установленным вне станка).
9. Если вам нужны дополнительные функции, вы можете связаться с CYNDAR для запросов.
Функции:
· Идеальная функция самоконтроля: при выходе из строя защитной световой завесы убедитесь, что не посылаете неправильные сигналы на управляемые электрические устройства.
· Сильная защита от помех: система обладает хорошей защитой от помех от электромагнитных сигналов, стробоскопов, сварочных дуг и окружающих источников света.
· Удобный монтаж и отладка, простая разводка и красивый внешний вид.
· Использование технологии поверхностного монтажа, превосходная ударопрочность.
· Соответствуют уровню безопасности стандарта IEC61496 Международного электротехнического общества, разработаны в соответствии с европейскими стандартами и прошли сертификацию CE.
· Короткое время отклика (≤15 мс), высокая безопасность и надежность.
· Ультра-малая форма, эффективно уменьшающая пространство для установки; световая завеса подключается к кабелю через гнездо авиационной вилки, которое можно точно, быстро и легко установить, разгрузить и подключить.
· Все электронные компоненты этого продукта изготовлены из аксессуаров всемирно известных брендов.
Схема выбора шага лучей:
Технические параметры продукта (условные спецификации)
| Форма световой завесы | Противоположный луч | ||||||
Расстояние между оптическими осями | 10мм | 14мм | 20мм | 25мм | 30мм | 40мм | 80 мм |
Точность обнаружения Точность обнаружения | 18мм | 22мм | 28мм | 33мм | 38мм | 48мм | 88 мм |
Количество лучей | 4. 6 ... 32 (можно настроить больше балок) | ||||||
Высота защиты | Шаг оптических осей × (количество лучей-1) | ||||||
Расстояние обнаружения | A:0.3-3m;B:0.3-6m;C:0.3-10m;D:0.3-15;E:0.3-20m;F:0.3-25m;G:0.3-30m;H:0.3-40m | ||||||
Время отклика | ≤15 мс | ||||||
Антисветовые помехи | 10000 люкс (угол падения ≥5 °) | ||||||
Габаритные размеры | 30 × 30 × Lmm (разные модели и разные размеры) | ||||||
Уровень защиты | IP65 | ||||||
Контроллер | QCA / QCA2 / QSW / QSWS | ||||||
Напряжение | DC12 / 24V ； AC110-220V (с контроллером и пассивным выходом реле) | ||||||
Потребляемый ток | ≤200 мА | ||||||
Выход | Тип NPN / PNP, ток потребления 500 мА, падение напряжения ниже 1,5 В, полярность, короткое замыкание, защита от перегрузки (или RS485 \ RS323) | ||||||
Состояние выхода | ВКЛ, когда все оптические оси получают свет (зеленый свет отображается при приеме) | ||||||
Индикатор | Излучатель: индикатор питания (красный); приемник: индикатор выхода (зеленый), затемнение (красный) | ||||||
источник света | Модулированный инфракрасный светодиод | ||||||
Способ подключения | Круглая авиационная розетка, оснащенная специальным соединительным кабелем, 5 жил для излучателя и 5 жил для приемника (разные типы и разное количество жил) | ||||||
Материал корпуса | Алюминиевый сплав, торцевая крышка: нейлон, армированный АБС | ||||||
Устойчив к окружающему свету | Лампа накаливания: 3000 лк светоприемной поверхности; Солнечный свет: 10000 лк светоприемной поверхности | ||||||
Температура окружающей среды | При работе: -10 ~ +40 ℃ (но не при замораживании), при хранении: -25 ~ +55 ℃ | ||||||
влажность окружающей среды | При работе: 35 ~ 85% относительной влажности, при хранении: 35 ~ 95% относительной влажности | ||||||
Этапы выбора световой завесы
1. Выберите расстояние в соответствии с ситуацией защиты.
2. Определите высоту защиты и общую высоту световой завесы.
3. Определите расстояние между передатчиком и приемником.
4. Если он установлен в узком пространстве, вы можете связаться с CYNDAR, чтобы получить трехмерное изображение световой завесы или показать размер, и позволить CYNDAR выбрать его за вас.
Выбрать световую завесу безопасности по сериям
Модельный ряд | Наименование товара | Особенности или преимущества | Скачать файл |
| CCT | Универсальная световая завеса безопасности | Можно использовать самое обычное оборудование и сцены. | Руководство по эксплуатации световой завесы безопасности CCT |
| КОТ | Сверхдлинная световая завеса на пересечение луча | Используется для световых завес, где передатчик и приемник имеют расстояние луча более 3 метров, например, для обнаружения области, защиты периметра и обнаружения периметра роботизированной руки | |
| CSAT | Многосторонняя световая завеса обнаружения | Используется для обнаружения нескольких поверхностей (площадей) и может управляться последовательно с помощью двусторонних контроллеров | |
| СОТ | Защитная световая завеса без слепых зон | Его можно использовать для оборудования, где высота ограничена в узком пространстве, расстояние между пятном луча и верхом световой завесы составляет всего 6,75 мм. | Руководство по эксплуатации световой завесы безопасности COT |
| CST | Фотоэлектрическое устройство защиты световая завеса | Используется для штамповочных и гибочных станков и т. Д. (Очень высокая ударопрочность), дополнительный внешний контроллер и вращающийся на 360 ° кронштейн | CST Руководство по эксплуатации световой завесы безопасности |
| CRFT | Водонепроницаемая световая завеса безопасности | Уровень водонепроницаемости может достигать IP68, не боится воды, можно использовать во влажной среде, можно использовать на открытом воздухе | |
| CZT / CBT | Ультратонкая световая завеса | Может использоваться для легких штор в узких помещениях, с тонким лицевым или боковым тонким типом. | |
| QX | Экономичная световая завеса безопасности | Доступная световая завеса (малый размер, противоударное отклонение), подходящая для устройств с низким уровнем вибрации. | |
| CLT / CMT | Световая завеса измерительного типа / световая завеса счетного типа | Обнаружение линий, измерение размера, обнаружение контура, коррекция точности, обнаружение отверстий, обнаружение формы, позиционирование края и центра, контроль натяжения, подсчет деталей, обнаружение размера продукта в режиме онлайн и аналогичное обнаружение и измерение, описанное выше, могут быть RS485 \ RS232 и NPN или PNP Group выход | Руководство по измерению / обнаружению световой завесы CLT / CMT |
| QSMT | Световая завеса разделения транспортных средств | Может использоваться для переключателя дорожных ворот, переключателя высокоскоростного пункта взимания платы, переключателя обнаружения периметра весов, определения модели транспортного средства | QSMT Руководство по разделению транспортных средств |
1. Световая завеса автомобиля используется с крышкой из нержавеющей стали. 2. Основная информация о внешней крышке: нержавеющая сталь 304, толщина 1,5 мм, размер 1660 * 130 * 130 мм, основание 200 * 200 мм. 3. Вы можете выбрать внешнюю крышку с подогревом или внешнюю крышку без подогрева. | |||
Дополнительные аксессуары | |||
| QCA |
| Может управлять 1 комплектом световых завес, входное напряжение AC 110/220 В, установленных в электрическом шкафу. | Аксессуары |
| QCA2 |  | Может управлять 2 наборами световых завес, входное напряжение AC 110/220 В, установлен в электрическом блоке управления, световая завеса согласована с пассивным выходом и может быть напрямую подключена к мощным нагрузкам | Аксессуары |
| QSW |  | Может управлять 1 комплектом световых завес, входным напряжением 110/220 В переменного тока, установленным в электрическом блоке управления, световая завеса, поддерживающая использование пассивного выхода, может быть напрямую подключена к мощным нагрузкам | Аксессуары |
| QSWS |  | Может управлять 2 наборами световых завес, входное напряжение переменного тока 110/220 В, установленное на боковой стороне машины, пассивный выход с двумя реле | Аксессуары |
| QCA-01 |  | Может использоваться для станков, у которых нет позиции для поддержки световой завесы | Аксессуары |
| QCA-07 |  | Его можно использовать для станков, которые не могут поддерживать световую завесу (станки с очень сильной вибрацией) | Аксессуары |
