Параметр
|
Основная информация |
||
|
Название продукта |
XD-TOF -50 H LIDAR |
|
|
модель |
Xd-tof -50 h |
Xd-tof -50 hp |
|
Измерительные свойства |
||
|
зона обнаружения |
0.1-50 M @ 90% отражательная способность 0.1-20 m @ 10% отражательная способность |
|
|
Точность повторяемости |
± 20 мм |
|
|
Сканирующее сферу |
280 градусов |
|
|
Угловое разрешение |
0,08 градуса /0,16 градуса /0,32 градуса |
0,32 градуса |
|
Частота кадров сканирования |
50 H z |
100 H z |
|
Текущая характеристика иллюминации |
||
|
напряжение снабжения |
DC 9V -36 V |
|
|
Рабочий ток |
0,225A / 12 В (типично) |
|
|
Лазерный источник света |
905 нм класс I |
|
Синдар
|
Другой |
||
|
Интерфейс передачи данных |
E th rnet 100ba se -tx |
|
|
время начала |
＜20 s |
|
|
окружающий свет |
<100000 l x |
|
|
рабочая температура |
-10 степень ~ 55 градусов |
|
|
температура хранения |
-30 степень ~ 75 градусов |
|
|
трудовая жизнь |
5 лет (моторная жизнь) |
|
|
Уровни защиты |
IP67 |
|
|
размер |
60 × 60 ×80 m m3 |
|
|
масса |
148 г (исключая кабель)
|
|
|
Преимущества продукта
|
Диапазон сканирования/отражение
* Полные аксессуары, простые в использовании, удобно для пользователей для выполнения вторичной разработки
* Интерфейс: Ethernet
* Точное измерение, сильная способность противоинтерференции, высокое отношение сигнал / шум, адаптируемые к суровой среде

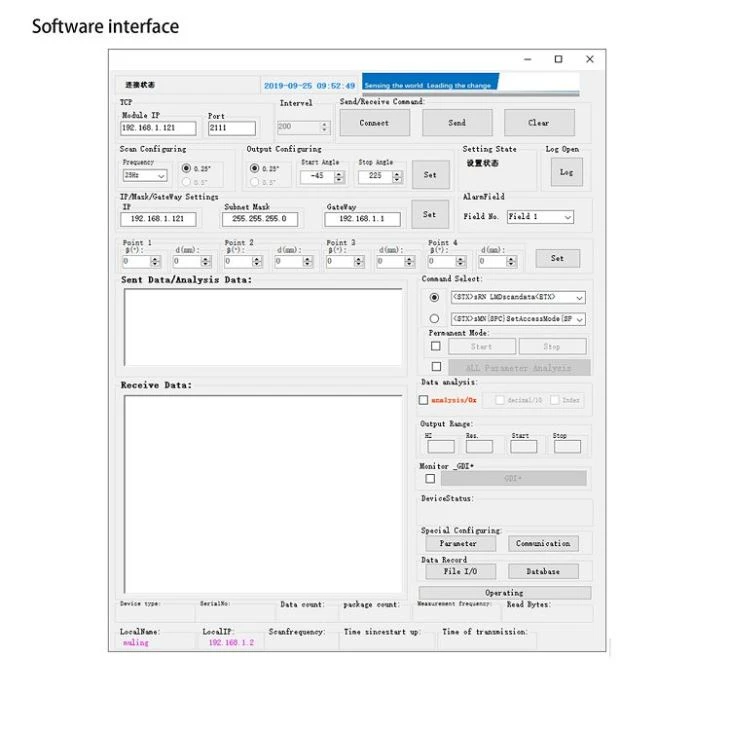

Программная схема
Размер продукта
Приложения
Лазерный датчик избегает столкновения на крана
Портовые гоночные краны являются основным рабочим механизмом для специализированных контейнерных терминальных ярдов . Laser Sensor XT-TOF {{2} й H устройства анти-коллизии оборудования двора. Good . радиолокационные датчики предотвращают столкновения между RTG и между RTG и препятствиями на их переулках .
Корпус: система управления хранением порта.
Сценарий Описание
Порты обычно имеют большое количество грузового хранилища . Как эффективно и точно управлять хранением груза является важной проблемой в управлении операцией порта . с использованием xd-tof -50 H лазерный радар, форма, объем и положения, могут быть отстранены в реальном времени, предоставляя точную поддержку данных для Horese и GraphOL eReary eRectOR eRectOR eRectORIO emy eRectOR.
Метод применения
Установите несколько xd-tof -50 H Лазерные радары над площадью грузового хранения порта, чтобы сканировать грузовую кучу во всех направлениях . Радар может выходить 225, 000 точечные данные в секунду, что может точно восстанавливать трехмерную форму в целевой обработке. Ethernet, и данные анализируются и обрабатываются с использованием специального программного обеспечения для расчета тома, местоположения и другой информации грузовой кучи, и генерировать интуитивную трехмерную модель визуализации . Менеджеры портов могут использовать эту модель для понимания статуса грузовой кучи в режиме реального времени и договориться о хранении и запланировании карго.
Эффективные преимущества
Эффективное получение данных: частота сканирования радара может достигать 100 Гц, что может быстро и точно собирать данные облака точек грузовой кучи и повысить эффективность сбора данных .
Точные и надежные данные: радар имеет диапазон обнаружения 0.1 - 50 M @ 90% отражательной способности, который может соответствовать потребностям мониторинга грузов различных размеров в портах . Данные очень точны и надежны, обеспечивая сильную поддержку для управления хранением груза.}}}}}.
