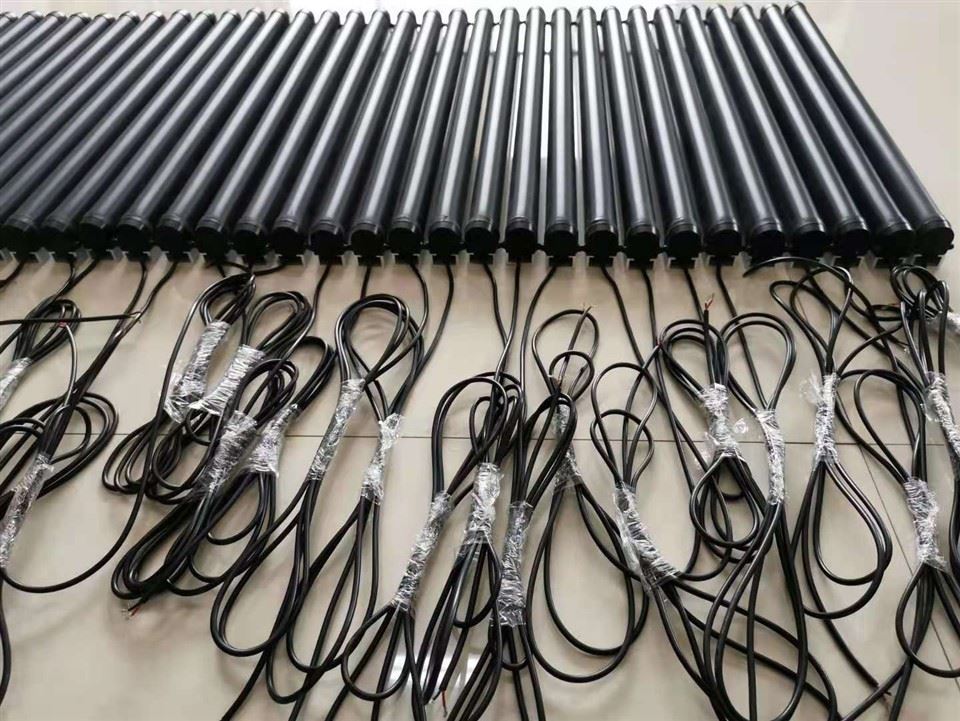

Края безопасности-Бренд CYNDAR

SE2529-L(Длина-мМ)-04K-2м(Длина кабеля-ММ)
Название: Край безопасности
Модель: SE2529-1000-04К-2м
Длина контакта:1000 мм
Тип и конфигурация кабеля:Двойные нижние выводы, тип K-
Длина кабеля:Кабель длиной 2 м с каждой стороны (2 жилы с каждой стороны)
Профиль из алюминиевого сплава:Ширина 25 мм (профили, превышающие 1 метр, для удобства транспортировки будут разделены на несколько профилей; полоса для защиты-столкновений остается цельной)
Настраиваемая длина противо-полосы защиты от столкновений и длина кабеля
Может быть подключен к реле безопасности или контактным контроллерам.

Дополнительные аксессуары

Реле безопасности

Модель: SRC106
Источник питания: 24 В постоянного тока
Выход: 3 нормально разомкнутых контакта мгновенного действия + 1 нормально закрытый контакт мгновенного действия
Двухканальное-самотестирование-
Сброс: автоматический и ручной сброс.

Edge-контроллер (эконом-модель)

Модель: SEC-A67
Одноканальное-самостоятельное-тестирование
Для одной стороны контакта требуется внешний резистор сопротивлением 8,2 кОм.
Выход: 1НЗ + 1НЕТ

Сброс: автоматический ручной сброс. Примечание: предохранительный контакт не должен быть напрямую подключен к источнику питания. Максимальное напряжение и ток: 24 В постоянного тока/100 мА. Если реле безопасности/пограничный контроллер не требуется, им можно управлять через отрицательную клемму промежуточного реле 24 В постоянного тока или 12 В.

Для получения дополнительных характеристик обратитесь к руководству пользователя и свяжитесь со службой поддержки клиентов.

Край безопасности и системы защиты:Мы предлагаем защитные кромки для автоматических дверей и роботизированных манипуляторов, в которых используются контактные датчики для предотвращения защемления. Легкая и прочная конструкция позволяет длительное-использование в суровых условиях.

промышленные приложения

Особенности и преимущества:

Простота установки
Изготовлен из каучука EPDM -, устойчивого к старению, хорошей озоностойкости, атмосферостойкости и устойчивости к некоторым видам химической коррозии.

Приложения:

Области применения: Защитные кромки — это устройства,-чувствительные к давлению, используемые для предотвращения травм при раздавливании. Они устанавливаются на передней кромке больших дверей или движущихся механизмов (например, станков с ЧПУ или рольставней).

Выбор модели защитной кромки

1.Описание структуры модели.

Структура модели

Описание

Код модели

Длина

Метод выхода и техническая конфигурация

Длина кабеля

Контроллер

Примечания

См. таблицу выбора P2.

Единица измерения: мм

стандарт 0,4 м

СРЦ

A67

ИК

A- Код модели: например, СЭ2527,СЭ2540,СЭ3547,СЭ3050и т. д.

B- Описание длины: например, в миллиметрах.SE2527-500, также имеет длину 500 мм.

C - Конфигурация розетки или другая настройка формы:

Код1	01	02	03	04	05	05(02)	06	S
Исходящее изображение
Код 2 Информацию о конфигурации кабеля см.Таблица 5.	F/Р/НК	F/Р/НК	K	K	F/R		K
Eобъяснить	Односторонний прямой провод Одна из стандартных функций	S одинарный нижний провод Одна из стандартных функций	Прямые выводы с обеих сторон	Двойные нижние выводы	Односторонний вывод		Двойные боковые выводы	Другие формы по индивидуальному заказу

Tинструкции по технической конфигурации

Выберите конфигурацию технологии исходящей линии в соответствии с конфигурацией контроллера.

Исходящий код конфигурации	Объяснять	Внутренняя принципиальная схема	Тип розетки	Инструкции по подключению
Тип Р	2-проводная система. Встроенный резистор.		01,02,05 (Односторонний вывод)	Встроенный- резистор сопротивлением 8,2 КОм; можно подключить к реле безопасности SRC106 или кромочному контроллеру SEC-A67 (с обнаружением обрыва провода). Можно подключить промежуточное реле (без обнаружения обрыва провода)
Тип К	4-проводная система. Возможно подключение внешнего резистора. 2 комплекта пассивных размыкающих точек.		03,04,06 (Двусторонние-отведения)	Можно подключить внешний резистор, а затем оснастить его защитным реле SRC106 или контроллером кромки контакта SEC-A67 (с обнаружением обрыва провода); Промежуточное реле 24 В постоянного тока, ПЛК- (управление 0 В).
Тип ЧПУ	2-проводная система.НЗ.		01,02,05 (Односторонний вывод)	Выход NC, доступен только для моделей SE1604/SE1622; Он относительно твердый, и для срабатывания требуется деформация 1–3 сантиметра с минимальным радиусом R 770 мм; Может быть подключен к промежуточным реле, ПЛК, реле безопасности (модель: SRC106, обратитесь к продавцу за руководством по резисторам Chuzhi)

Выход и техническая конфигурация

D- Длина кабеля:

Код	Не пишу	1m	2m	3m	4m	Номер м
Eобъяснить	Длина 0,4 м	Длина 1м	Длина 2м	Длина 3м	Длина 4м	Длина нестандартного метра

E- Параметры контроллера:

Тип безопасности

Безопасный и экономичный тип.

Нет цепи безопасности

Нет реле

Код

СРЦ

A67

Eобъяснить

Реле безопасности

Он имеет функцию контроля отключения и соответствует уровню безопасности; у него есть функция сброса.

Ссылка на параметр P5: Конфигурацию выхода можно выбрать только как тип R (до двух контактных кромок) или тип K (несколько контактных кромок могут быть соединены последовательно)

Пограничный контроллер SEC-A67

С контролем обрыва провода; параметры можно найти в P9; Конфигурацию линии можно выбрать только как тип R (1 контактная кромка) или K (несколько контактных кромок могут быть соединены последовательно)

Реле катушки

Нет контроля отключения: нет ограничений на конфигурацию розеток

Не пишу

Описание модели

Инструкции по резке алюминия. При отправке за пределы Китая алюминиевые секции длиной более 1 метра будут разрезаны на две части, оставив противо-полосу защиты нетронутой. Если не разрезано, обратитесь к экспедитору для-личного самовывоза.

Пример модели:SE2527-3000-02R-2m-SRC. Имеется в виду модель SE2527, длина 3000мм (алюминиевая секция будет сращена на 2-3 секции, резиновая полоска останется цельной), одинарный нижний вывод, 2 метра соединительного провода, встроенный резистор 8,2кОм и защитное реле SRC-106.

Пример модели:SE2527-3000-04K-A67. Это указывает на модель SE2527, длину 3000 мм (алюминиевая секция будет сращена на 2-3 секции, резиновая полоска останется цельной), выводы с двойным дном, по 0,4 м на каждом конце, самоподключающиеся внешние резисторы и краевой контроллер SEC-A67.

Пример модели:SE2527-1000-рупий. Обозначает модель SE2527, длина 1000мм (алюминий цельная), настроена по схеме, способ подключения указан на схеме, встроенный резистор 8,2КОм, контроллер в комплект не входит.

2.Многокомпонентная-конфигурация торцевой проводки для реле безопасности и краевых контроллеров.

Этот метод последовательного соединения позволяет последовательно соединить до 10 защитных ребер общей длиной ребер не более 30 метров и общей длиной кабеля не более 60 метров.

Способ подключения контроллера - N защитных кромок, соединенных последовательно

product-1294-440

3.Описание отмостки

Длина кабеля составляет 450–500 мм, ее можно настроить и удлинить.

Один конец страховочной линии не является зоной действия (слепая зона), а длина составляет около 15–30 (мм).

Невыходящий конец кромки безопасности представляет собой мертвую зону длиной примерно 5–10 (мм).

Рисунок 3 отмостка

4.Технические параметрыКрай безопасности

Pпроект	Край безопасности
Dрежим обнаружения	Режим измерения давления
Максимальный угол индукции	〈 90 градусов
Спусковое усилие (в зависимости от спецификации и использования)	Больше или равно 20–70 н (меньший размер, меньшее усилие спуска)
Расстояние срабатывания	3~5 мм; нет: 10~20 мм
Коммутируемый ток\\напряжение	Макс.100 мА \\ 5 В
Макс. Напряжение контроллера	24 В постоянного тока
Режим сигнала 1	ПассивныйНЕТ (не подключен напрямую к источнику питания, со специальным защитным реле и контроллером Safety Edge может быть NC выход)	Только один из них Выходной сигнал
	NCвыход (только модели SE1604 и SE1622 имеют NC-выход с расстоянием срабатывания 10-20 мм)
Количество попаданий	20 000 раз
Материал поверхностного защитного слоя	Эластомер ТПЭ, резина EPDM (черная)
Температура окружающей среды	-20 градусов ~ 55 градусов
Уровни защиты	IP65 (настраиваемый IP67)
Максимальная влажность (23 градуса)	95% (конденсат)
Время ответа	13 мс
Общая разница	± 3 мм ниже 1 м; ± 6 мм ниже 3 мм; ± 15 мм выше 6 м;
Расстояние между отверстиями/изгиб	Допуск на расстояние между отверстиями ± 0,5 ~ 1 мм; допуск на изгиб ± 1~2 мм
Стандартный жгут проводов	Длина: 40 см (настраиваемая); диаметр проволоки: 3,5 мм; сечение медной жилы: 0. 25 мм^{2 ;}Больше или равно 60n
Длина/номер танофа	Длина одного блока 6 м; серия не более 5 нитей
Прочность клея	Больше или равно 60 н/мм
Защита от коррозии	Устойчивость к слабым кислотам и щелочам
Согласие с	Система защитных контактов, состоящая из защитной кромки и защитного реле Tner-A31 \\ SRC106 \\ CDSR-DN1104, соответствует следующим стандартам. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1

Примечание. Пожалуйста, свяжитесь с производителем для получения других индивидуальных характеристик.
