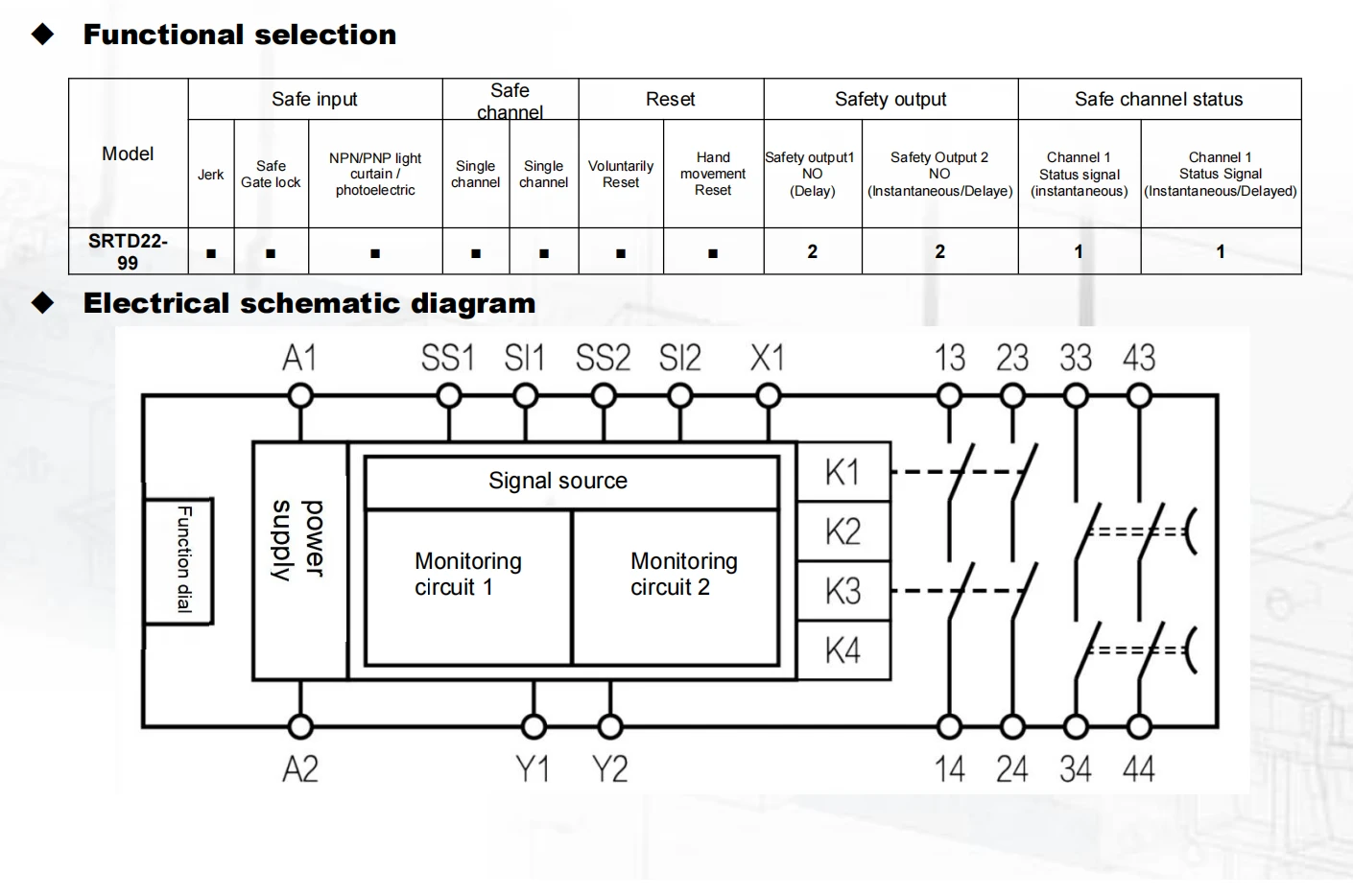

SRTD22-99 обеспечивает бесшовную интеграцию с основными компонентами безопасности, такими как кнопки аварийной остановки, защитные дверные замки и световые завесы/фотоэлектрические датчики PNP, через модульные аппаратные интерфейсы и универсальную схему обработки сигналов. Конкретный технический подход заключается в следующем:
1. Поддержка кнопки аварийной остановки: принудительное отключение и контроль сигнала.
Особенности интерфейса. Конструкция двух-нормально закрытых (НЗ) контактов поддерживает кнопки аварийной остановки, соответствующие стандарту IEC 60947-5-5, что обеспечивает принудительное отключение при нажатии кнопки. Внутренняя схема мониторинга также обнаруживает неисправности залипания контактов (например, сигнал тревоги по истечении времени отключения одного канала).
Обработка сигналов: входные сигналы оптически изолируются перед входом в логический блок безопасности, обеспечивая время отклика менее или равное 10 мс, что соответствует требованиям уровня безопасности для функций аварийного останова в соответствии с EN ISO 13850 (до PL e).
2. Поддержка защитного дверного замка: обратная связь о состоянии и управление блокировкой.
Совместимость с механическими/электронными замками: совместимая с электромагнитными замками безопасности (такими как замки с защелкой с обратной связью по положению двери) и механическими кодовыми замками, система определяет закрытое/разблокированное состояние дверного замка через биполярную входную цепь PNP/NPN (переключаемую с помощью DIP-переключателя).
Дополнительные функции: Поддерживает ввод сигнала «Запрос на вход» (например, нажатие оператором кнопки для запроса открытия двери). Это, в сочетании с рабочим состоянием устройства, реализует логику блокировки, такую как «Не запускать, если защитная дверца разблокирована» и «Немедленное выключение, если дверца открывается во время работы».
3. Поддержка световой завесы/фотоэлектрического датчика PNP: обнаружение прерывания луча и диагностика неисправностей
Обработка сигналов PNP. Специальная схема дифференциального усилителя предназначена для выходных сигналов PNP световых завес (например, световых завес с двусторонним синхронным обнаружением) или фотоэлектрических датчиков (сквозных-лучевых/отражательных). Эта схема подавляет электромагнитные помехи (EMI) в промышленных условиях, обеспечивая разрешение обнаружения 0,1 мс.
Функция самодиагностики:-функция самодиагностики: контроль в реальном времени-трех состояний световой завесы: «нормальный луч», «прерывистый луч» и «отказ оборудования» (например, пониженное напряжение питания, неисправность внутреннего чипа), сигнал неисправности выводится в систему сигнализации через защитное реле.
